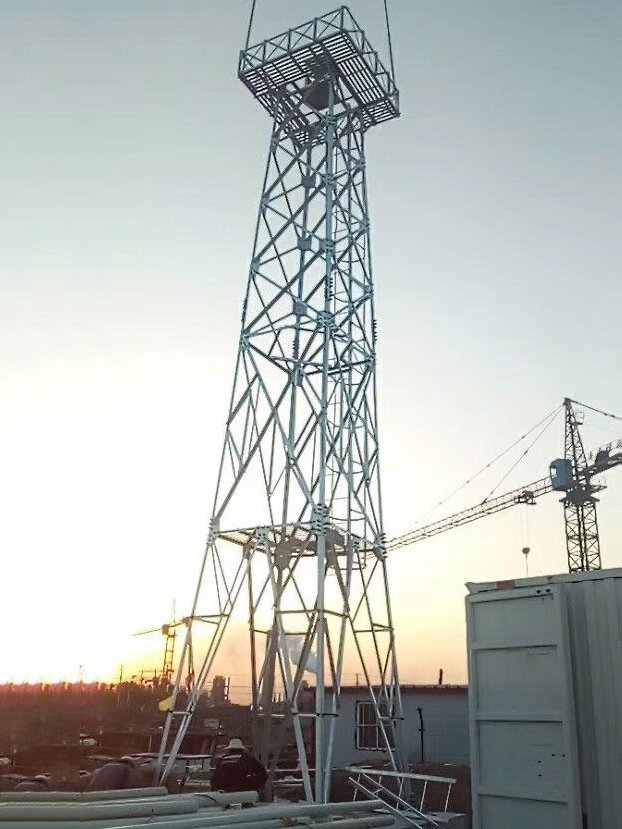

防火监控塔核心生产工艺流程
设计阶段：
- 结构设计： 根据使用地点（风荷载、雪荷载、地震烈度、地质条件）、监控设备重量、安装高度、平台尺寸、爬梯要求等进行详细的结构计算和设计。确保塔体在各种极端条件下稳定安全。
- 耐火设计： 这是防火监控塔区别于普通塔的关键。设计需考虑：
- 结构耐火时间： 确定塔体在火灾中需要维持结构完整性的时间（如30分钟、60分钟、90分钟）。
- 耐火方案： 选择合适的耐火措施（见下文“关键工艺”部分）。
- 材料选择： 选用符合耐火要求的钢材、防火涂料、混凝土或其他复合材料。
- 功能设计： 设计设备安装平台（尺寸、承重、开孔）、爬梯/爬钉、安全护栏、电缆走线架、避雷系统等。
- 图纸深化： 生成详细的零件图、装配图、材料清单。
材料准备：
- 钢材采购： 选用符合设计要求的优质碳素结构钢（如Q235B, Q345B）或低合金高强度钢。材料需有合格的质量证明书。
- 耐火材料采购： 根据耐火设计方案采购合格的防火涂料（膨胀型或非膨胀型）、防火板、或混凝土/耐火浇注料所需的原材料。
- 紧固件采购： 高强度螺栓、螺母、垫圈（通常8.8级或以上）。
- 防腐材料采购： 热浸镀锌所需的锌锭或高性能防腐涂料（如果采用涂装方案）。
- 辅助材料： 焊材（焊条、焊丝、焊剂）、气体等。
加工制造：
- 切割下料： 使用数控火焰切割、等离子切割或激光切割机，按照图纸精确切割钢板、角钢、钢管等型材。
- 制孔： 使用数控钻床、磁力钻或冲床，在构件上加工螺栓连接孔。孔位精度要求高。
- 边缘加工： 对切割边缘进行打磨、倒角，去除毛刺和熔渣。
- 弯曲/卷制： 对于锥形塔段或弧形部件，使用卷板机、折弯机进行冷弯成型。严格控制曲率半径。
- 焊接： 核心工艺！
- 采用埋弧自动焊、气体保护焊（CO2/MIG/MAG）、手工电弧焊等工艺焊接主材（塔柱、横隔、斜撑等）。
- 焊接前需进行焊接工艺评定，确定合适的焊接参数（电流、电压、速度、预热温度等）。
- 焊工必须持证上岗。
- 严格控制焊接质量，避免未焊透、夹渣、气孔、裂纹等缺陷。
- 校正： 对焊接变形进行校正（机械校正或火焰校正），确保构件尺寸和直线度/平面度符合要求。
- 组对与预装配：
- 在车间内将加工好的零件组装成塔段（如单节塔柱、横隔组件、平台框架、爬梯段等）。
- 进行试拼装，检查各连接孔的对孔率、构件间的配合尺寸，确保现场顺利安装。对于大型塔或复杂连接，可能进行更大范围的预拼装。
- 附件制作： 制作平台板（格栅板或钢板）、护栏、爬梯/爬钉、电缆支架等附件。
表面处理与防腐：
- 预处理 (喷砂/抛丸除锈)：
- 这是保证防腐层寿命的关键步骤。使用钢丸或钢砂对构件表面进行喷射处理。
- 要求达到Sa 2.5级（近白级）清洁度，即完全去除氧化皮、锈、油脂等污物，表面呈现均匀的金属光泽。
- 粗糙度达到规定要求（通常40-80微米），增加涂层附着力。
- 防腐处理：
- 热浸镀锌： 最常用、最可靠的防腐方式。
- 将预处理好的构件浸入熔融的锌液中（约450°C）。
- 铁与锌发生冶金反应，形成锌铁合金层和纯锌层。
- 要求镀锌层厚度均匀（符合GB/T 13912等标准，通常平均厚度≥85μm），表面光滑、无漏镀、无滴瘤、无起皮等缺陷。
- (替代方案) 高性能防腐涂料： 对于不便热镀锌的大型构件或特殊要求，可采用重防腐涂料体系（如环氧富锌底漆 + 环氧云铁中间漆 + 聚氨酯面漆），并严格控制施工工艺和漆膜厚度。但耐久性通常不如热浸镀锌。
- 热浸镀锌： 最常用、最可靠的防腐方式。
- 预处理 (喷砂/抛丸除锈)：
耐火处理 (核心工艺)：
- 防火涂料施工：
- 表面处理： 在镀锌层或防腐涂层上施工防火涂料前，需确保表面清洁、干燥、无油污。有时需要涂刷专用界面剂增加附着力。
- 涂刷/喷涂： 根据防火涂料的类型（厚型、薄型、超薄型）和设计要求，采用刷涂、辊涂或无气喷涂方式施工。
- 层数/厚度控制： 严格按产品说明和设计要求控制每道涂层的厚度和总干膜厚度。厚度是保证耐火时间的关键参数，需使用湿膜卡和干膜测厚仪进行过程监控。
- 间隔时间： 严格遵守涂层之间的重涂间隔时间。
- 环境控制： 注意施工环境的温度、湿度要求，避免在雨雪、大风天气施工。
- 防火板包覆：
- 将预制好的防火板（如硅酸钙板、玻镁板、珍珠岩板等）通过龙骨或专用连接件固定在塔体钢结构表面。
- 要求安装牢固、接缝严密，必要时填充防火密封材料。
- 混凝土/耐火浇注料包覆：
- 在钢结构外支模板，浇筑配筋混凝土或专用耐火浇注料。
- 这种方法成本高、重量大，但耐火性能和耐久性极佳，通常用于要求非常高的核心支撑部位或特殊环境。
- 耐火测试 (可选但重要)： 对于关键项目或新产品，可能抽取典型构件或进行缩尺模型试验，送第三方实验室进行标准耐火试验（如GB/T 9978），验证其实际耐火性能是否达到设计要求。
- 防火涂料施工：
总装与检验：
- 工厂总装 (部分或全部)： 对于小型塔或便于运输的塔段，可在工厂完成大部分或全部组装。
- 最终检验：
- 尺寸检验： 检查总高度、各段长度、对角线、法兰平面度、孔位等。
- 外观检验： 检查防腐层、耐火层表面质量（均匀性、厚度、漏涂/漏镀、损伤等）、焊缝外观。
- 无损检测： 对关键焊缝（如塔柱对接焊缝、主材与节点板连接焊缝）进行超声波探伤或磁粉探伤，检测内部缺陷。
- 螺栓连接副检查： 确保数量、规格、等级正确。
- 耐火层厚度抽检： 多点测量防火涂料或防火板的实际厚度。
- 载荷试验 (可选)： 模拟风载或设备载荷，进行静载或动载试验，验证结构强度和刚度。
- 文件检查： 核对材料质保书、焊接记录、探伤报告、防腐/防火施工记录、检验报告等是否齐全有效。
包装与运输：
- 标记： 清晰标明构件编号、重量、重心位置、吊装点。
- 包装： 使用木框架、角钢护角、缠绕膜等对构件（特别是法兰面、螺栓孔、镀锌/涂层表面）进行保护，防止运输途中变形、损伤和腐蚀。
- 运输： 选择合适车辆，捆扎牢固，遵守超限运输规定。
现场安装 (虽属施工阶段，但与生产密切相关)：
- 生产方通常提供安装指导或服务。
- 严格按照安装图纸和规范进行基础验收、构件吊装、螺栓紧固（需达到设计预拉力）、垂直度/直线度调整、平台附件安装、设备安装等。
- 做好现场焊缝的补漆、耐火涂层的修补工作。
防火监控塔生产中的关键工艺 (强调防火特殊性)
- 焊接工艺： 是结构安全的生命线。严格的工艺评定、合格的焊工、规范的操作和无损检测缺一不可。
- 表面预处理 (喷砂/抛丸)： 决定了防腐层和后续防火涂层附着力的基础。清洁度和粗糙度必须达标。
- 热浸镀锌： 最主流的、长效的防腐方式，对工艺控制（温度、时间、助镀剂、钝化）要求极高。
- 防火涂料施工： 防火监控塔的核心差异化工序。
- 厚度控制： 干膜厚度直接决定耐火时间，是施工控制的绝对重点。
- 附着力： 防火涂层与底材（镀锌层或防腐漆）必须有良好的附着力，避免火灾时剥落。
- 均匀性： 涂层需均匀覆盖，无漏涂、无气泡、无开裂。
- 环境适应性： 选择适合当地气候环境的防火涂料产品。
- 无损检测： 确保焊缝内部质量，消除结构安全隐患。
- 试拼装： 提前在工厂发现并解决尺寸配合问题，避免现场安装困难。
- 耐火性能验证： 通过实验室测试或严格的工艺控制（尤其是涂层厚度）来保证设计的耐火时间得以实现。
总结
防火监控塔的生产是一个融合了钢结构制造、重防腐和专项防火保护的系统工程。其工艺流程环环相扣，从设计源头就需融入防火理念，并在材料选择、加工制造（尤其焊接）、表面处理（高质量防腐）、关键性的耐火处理以及全过程的质量检验等环节严格把控。其中，确保耐火措施（特别是防火涂料）的有效施工和达到设计要求的保护厚度/性能，是区别于普通钢结构塔的核心所在。 生产厂家需要具备相应的技术能力、工艺装备和质量控制体系才能生产出安全可靠、经久耐用的防火监控塔。
安防监控立杆综述
监控立杆作为智慧城市建设的“末梢神经”，其稳固性决定了高清摄像机的成效。我公司采用优质 Q235B 钢材，经大型折弯设备一次成型，杆体表面平整、重心稳固，即使在强风环境下也能保证监控画面不抖动。
